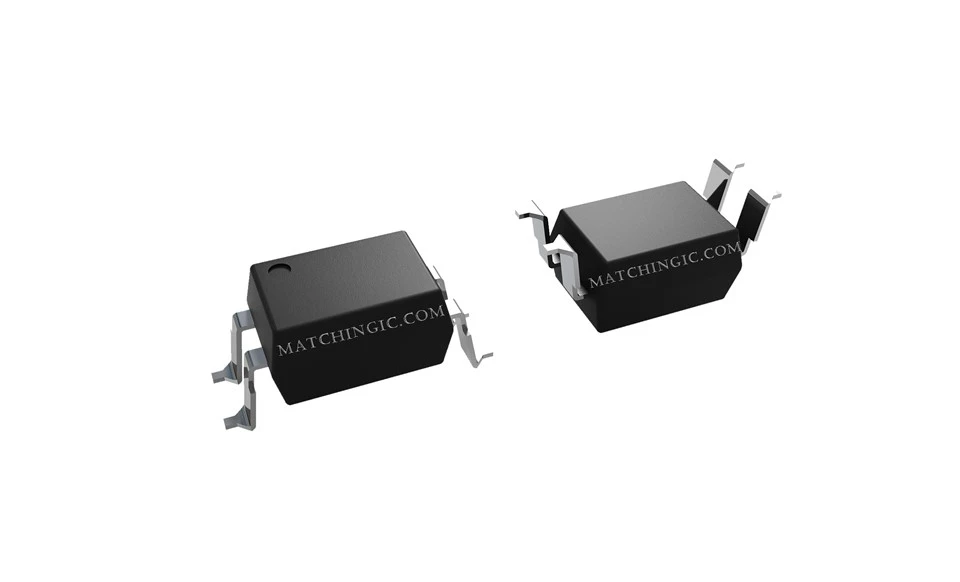

SFH6206-3T

OPTOISOLATOR 5,3KV TRANS 4SMD

Skicka förfrågan

Beskrivning

Tekniska parametrar

Relaterade produkter:

Mfr Part	SFH6206-3	SFH6206-3T	SFH6206-3X001T	SFH6206-3-X001T
Beskrivning	OPTOKOPPLER, FOTOTRANSISTOR UT	OPTOKOPPLER, FOTOTRANSISTOR UT	OPTOKOPPLER, FOTOTRANSISTOR UT	OPTOKOPPLER, FOTOTRANSISTOR UT
Lager	80000	80000	80000	80000
Produktstatus	Aktiv	Aktiv	Aktiv	Aktiv
Spänning - Isolering	5300 Vrms	5300 Vrms	5300 Vrms	5300 Vrms
Aktuell överföringskvot (min)	100 % vid 1mA	100 % vid 1mA	100 % vid 1mA	100 % vid 1mA
Aktuell överföringskvot (max)	320 % vid 1mA	320 % vid 1mA	320 % vid 1mA	320 % vid 1mA
Slå på/stänga av tid (typ)	3us, 2,3us	3us, 2,3us	3us, 2,3us	3us, 2,3us
Ingångstyp	AC, DC	AC, DC	AC, DC	AC, DC
Utgångstyp	Transistor AC/DC	Transistor AC/DC	Transistor AC/DC	Transistor AC/DC
Spänning - Utgång (max)	70V	70V	70V	70V
Ström - Utgång / Kanal	50mA	50mA	50mA	50mA
Spänning - Framåt (Vf) (Typ)	1.25V	1.25V	1.25V	1.25V
Ström - DC Forward (If) (Max)	60 mA	60 mA	60 mA	60 mA
Driftstemperatur	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C
Paket/fodral	SMD4 (7,62 mm)	SMD4 (7,62 mm)	SMD4 (7,62 mm)	SMD4 (7,62 mm)
Paket	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)

Ansökans:

• Telekom

• Industriella kontroller

• Batteridriven utrustning

• Kontorsmaskiner

Allmän beskrivning:

SFH620A (DIP) och SFH6206 (SMD) har ett högt strömöverföringsförhållande, låg kopplingskapacitans och hög isolationsspänning. Dessa kopplare har en GaAs infraröd diod-sändare, som är optiskt kopplad till en plan fototransistordetektor av kisel, och är inbyggd i ett plast-DIP-4- eller SMD-paket.

Kopplingsanordningarna är konstruerade för signalöverföring mellan två elektriskt separerade kretsar. Kopplarna är ändstaplingsbara med 2,54 mm ledningsavstånd. Kryp- och frigångsavstånd på > 8 mm uppnås med alternativ 6. Denna version överensstämmer med IEC 60950 (DIN VDE 0805) för förstärkt isolering till en driftspänning på 400 VRMS eller DC.
