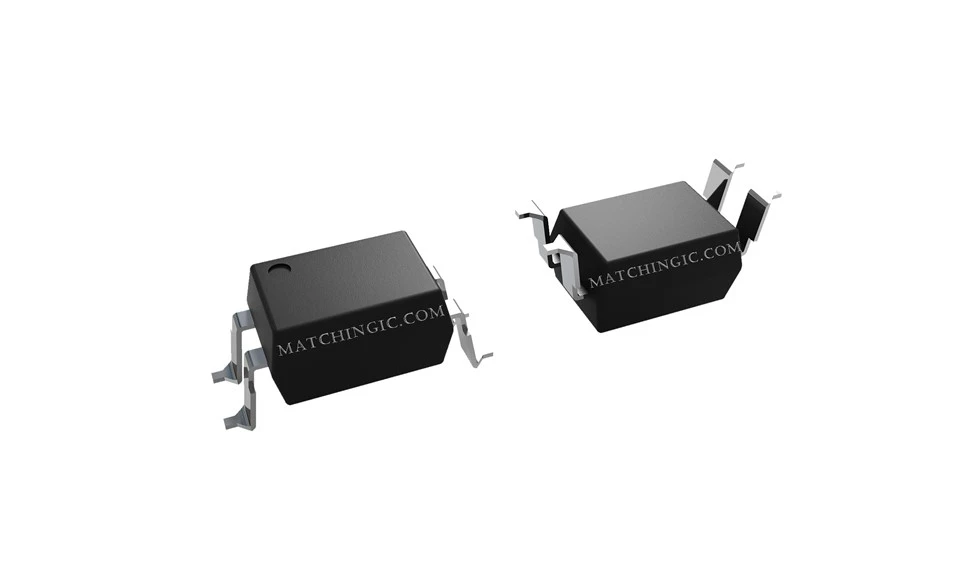

SFH618A-5X007T

OPTOISOLATOR 5,3KV TRANS 4-DIP

Skicka förfrågan

Beskrivning

Tekniska parametrar

Relaterade produkter:

Mfr Del	SFH618A-5X007	SFH618A-5X007T	SFH618A-5X017	SFH618A-5X017T
Beskrivning	OPTOKOPPLER, FOTOTRANSISTOR UT	OPTOKOPPLER, FOTOTRANSISTOR UT	OPTOKOPPLER, FOTOTRANSISTOR UT	OPTOKOPPLER, FOTOTRANSISTOR UT
Lager	80000	80000	80000	80000
Produktstatus	Aktiv	Aktiv	Aktiv	Aktiv
Spänning - Isolering	5300 Vrms	5300 Vrms	5300 Vrms	5300 Vrms
Aktuell överföringskvot (min)	250 % vid 1mA	250 % vid 1mA	250 % vid 1mA	250 % vid 1mA
Aktuell överföringskvot (max)	500 % vid 1mA	500 % vid 1mA	500 % vid 1mA	500 % vid 1mA
Slå på/stänga av tid (typ)	6us, 5,5us	6us, 5,5us	6us, 5,5us	6us, 5,5us
Ingångstyp	DOMÄNKONTROLLANT	DOMÄNKONTROLLANT	DOMÄNKONTROLLANT	DOMÄNKONTROLLANT
Utgångstyp	Transistor DC	Transistor DC	Transistor DC	Transistor DC
Spänning - Utgång (max)	55V	55V	55V	55V
Ström - Utgång / Kanal	50mA	50mA	50mA	50mA
Spänning - Framåt (Vf) (Typ)	1.1V	1.1V	1.1V	1.1V
Ström - DC Forward (If) (Max)	60 mA	60 mA	60 mA	60 mA
Driftstemperatur	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C
Paket/fodral	SMD4 (7,62 mm)	SMD4 (7,62 mm)	SMD4 (7,62 mm)	SMD4 (7,62 mm)
Paket	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)

Ansökans:

• Telekom

• Industriella kontroller

• Batteridriven utrustning

• Kontorsmaskiner

Allmän beskrivning:

SFH618A (DIP) och SFH6186 (SMD) har ett högt strömöverföringsförhållande, låg kopplingskapacitans och hög isolationsspänning. Dessa kopplare har en GaAs infraröd diod-sändare, som är optiskt kopplad till en plan fototransistordetektor av kisel, och är inbyggd i ett plast-DIP-4- eller SMD-paket.

Kopplingsanordningarna är konstruerade för signalöverföring mellan två elektriskt separerade kretsar. Kopplarna är ändstaplingsbara med 2,54 mm ledningsavstånd. Kryp- och frigångsavstånd på > 8 mm uppnås med alternativ 6.
