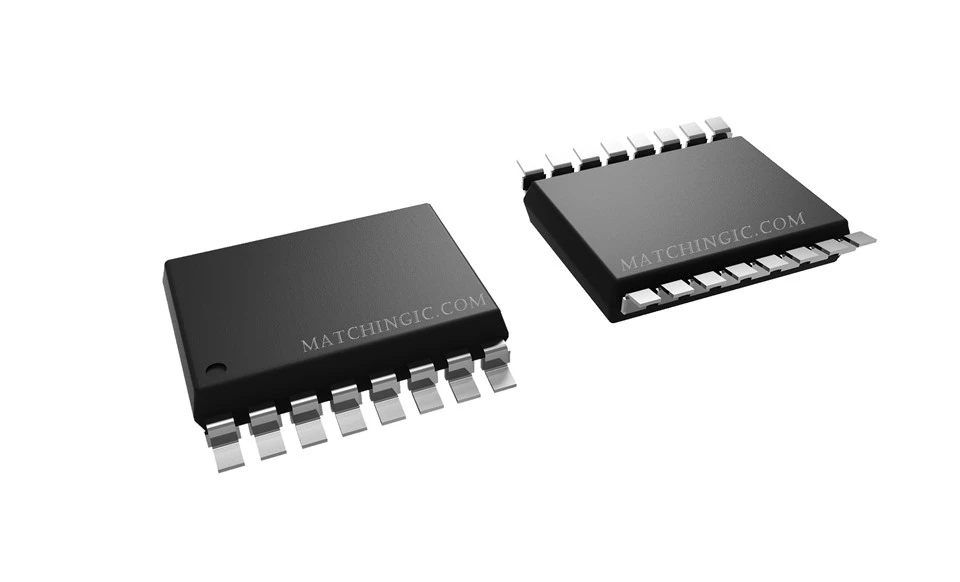

ISO7742DWR
Beskrivning
Tekniska parametrar
Relaterade produkter:
|
Mfr Del |
ISO7742DW |
ISO7742DWR |
ISO7742QDWQ1 |
|
Beskrivning |
Digital isolator |
Digital isolator |
Digital isolator |
|
Lager |
30000 |
30000 |
30000 |
|
Produktstatus |
Aktiva |
Aktiva |
Aktiva |
|
Teknologi |
Kapacitiv koppling |
Kapacitiv koppling |
Kapacitiv koppling |
|
Typ |
Generell mening |
Generell mening |
Generell mening |
|
Spänningsisolering |
5kVrms |
5kVrms |
5kVrms |
|
Datahastighet |
100 Mbps |
100 Mbps |
100 Mbps |
|
Isolerad makt |
Nej |
Nej |
Nej |
|
Antal kanaler |
4 |
4 |
4 |
|
Ingångar - Sida 1/Sida 2 |
2/2 |
2/2 |
2/2. |
|
Kanaltyp |
Enkelriktad |
Enkelriktad |
Enkelriktad |
|
Common Mode Transient Immunitet (Min) |
85kV/us |
85kV/us |
40kV/us |
|
Utbredningsfördröjning tpLH och tpHL (max) |
16ns, 16ns |
16ns, 16ns |
16ns, 16ns |
|
Pulsbreddsförvrängning (max) |
4,9 ns |
4,9 ns |
4,9 ns |
|
Uppgång/falltid (typ) |
2,4 ns, 2,4 ns |
2,4 ns, 2,4 ns |
2,4 ns, 2,4 ns |
|
Spänning - Matning |
2.25 V ~ 5.5 V |
2.25 V ~ 5.5 V |
2.25 V ~ 5.5 V |
|
Driftstemperatur |
-55 grad ~ 125 grader |
-55 grad ~ 125 grader |
-40 grad ~ 125 grader |
|
Paket/fodral |
WSOP16(7,5x1,27)10,5 |
WSOP16(7,5x1,27)10,5 |
WSOP16(7,5x1,27)10,5 |
|
Paket |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
Applikationer:
• Industriell automation
• Motor kontroll
• Nätaggregat
• Solcellsväxelriktare
• Medicinsk utrustning
Beskrivning:
ISO774x-enheterna är högpresterande, fyrkanaliga digitala isolatorer med 5000 VRMS (DW-paket) och 3000 VRMS (DBQ-paket) isoleringsklassificeringar enligt UL 1577. Denna familj inkluderar enheter med förstärkta isoleringsklasser enligt VDE, CSA, TUV och CQC. ISO7741B-enheten är endast utformad för tillämpningar som kräver grundläggande isoleringsklasser.
ISO774x-enheterna ger hög elektromagnetisk immunitet och låga emissioner vid låg strömförbrukning, samtidigt som de isolerar CMOS eller LVCMOS digitala I/O. Varje isoleringskanal har en logisk ingångs- och utgångsbuffert åtskilda av en dubbel kapacitiv kiseldioxid (SiO2) isoleringsbarriär. Dessa enheter levereras med aktiveringsstift som kan användas för att sätta respektive utgång i hög impedans för multimaster-drivningstillämpningar och för att minska strömförbrukningen. ISO7740-enheten har alla fyra kanalerna i samma riktning, ISO7741-enheten har tre framåtriktade och en bakåtriktade kanaler, och ISO7742-enheten har två framåtriktade och två bakåtriktade kanaler. Om ineffekten eller signalen försvinner är standardutgången hög för enheter utan suffix F och låg för enheter med suffix F. Se avsnittet Enhetsfunktionslägen för ytterligare information.
