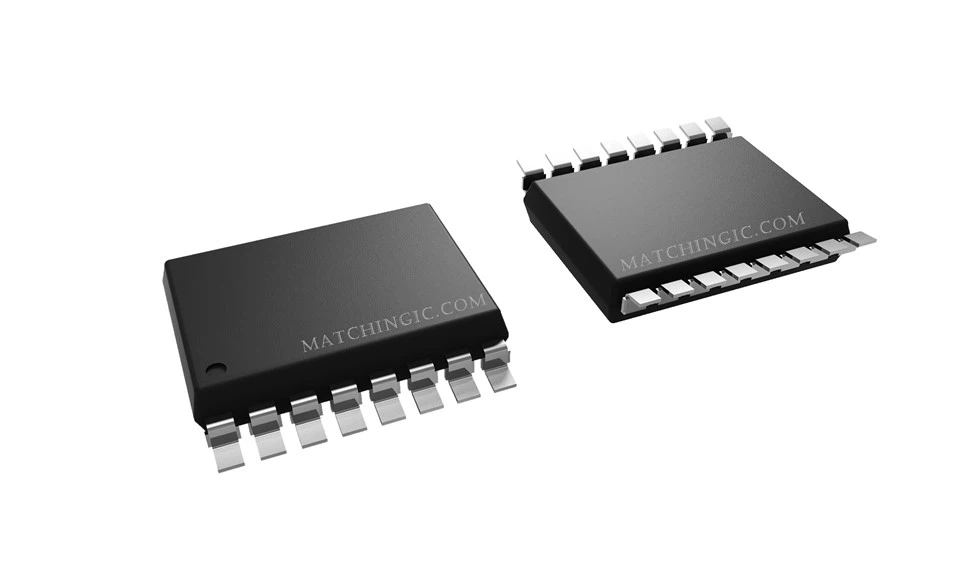

ADUM230D1BRWZ-RL
Beskrivning
Tekniska parametrar
Relaterade produkter:
|
Mfr Del |
ADUM230D1BRWZ |
ADUM230D1BRWZ-RL |
|
Beskrivning |
Digital isolator |
Digital isolator |
|
Lager |
30000 |
30000 |
|
Produktstatus |
Aktiva |
Aktiva |
|
Teknologi |
Kapacitiv koppling |
Kapacitiv koppling |
|
Typ |
Generell mening |
Generell mening |
|
Spänningsisolering |
5kVrms |
5kVrms |
|
Datahastighet |
150 Mbps |
150 Mbps |
|
Isolerad makt |
Nej |
Nej |
|
Antal kanaler |
3 |
3 |
|
Ingångar - Sida 1/Sida 2 |
3/0 |
3/0 |
|
Kanaltyp |
Enkelriktad |
Enkelriktad |
|
Common Mode Transient Immunitet (Min) |
75kV/µs |
75kV/µs |
|
Utbredningsfördröjning tpLH och tpHL (max) |
13ns, 13ns |
13ns, 13ns |
|
Pulsbreddsförvrängning (max) |
3ns |
3ns |
|
Uppgång/falltid (typ) |
2,5 ns, 2,5 ns |
2,5 ns, 2,5 ns |
|
Spänning - Matning |
1.7 V ~ 5.5 V |
1.7 V ~ 5.5 V |
|
Driftstemperatur |
-40 grad ~ 125 grader |
-40 grad ~ 125 grader |
|
Paket/fodral |
WSOP16(7,5x1,27)10,5 |
WSOP16(7,5x1,27)10,5 |
|
Paket |
Tape & Reel (TR) |
Tape & Reel (TR) |
APPLIKATIONER:
· Allmänt flerkanalsisolering
· Serial Periferal Interface (SPI)/dataomvandlare isolering
· Industriell fältbussisolering
ALLMÄN BESKRIVNING:
ADuM230D/ADuM230E/ADuM231D/ADuM231E1 är trippelkanaliga digitala isolatorer baserade på Analog Devices, Inc., iCoupler®-teknik. Dessa isoleringskomponenter kombinerar höghastighets, komplementär metalloxidhalvledare (CMOS) och monolitisk luftkärnatransformatorteknologi, och ger enastående prestandaegenskaper överlägsna alternativ som optokopplarenheter och andra integrerade kopplare. Den maximala utbredningsfördröjningen är 13 ns med en pulsbreddsdistorsion på mindre än 3 ns vid 5 V-drift. Kanalmatchning är tight vid max 3,0 ns.
ADuM230D/ADuM230E/ADuM231D/ADuM231E datakanaler är oberoende och finns tillgängliga i en mängd olika konfigurationer med en märkspänning på 5,0 kV rms (se beställningsguiden). Enheterna arbetar med matningsspänningen på båda sidor från 1,8 V till 5 V, vilket ger kompatibilitet med lägre spänningssystem samt möjliggör spänningsöversättningsfunktioner över isoleringsbarriären.
Till skillnad från andra alternativ för optokopplare säkerställs DC-korrektheten i frånvaro av logiska ingångsövergångar. Två olika felsäkra alternativ är tillgängliga, genom vilka utgångarna övergår till ett förutbestämt tillstånd när den ingående strömförsörjningen inte är pålagd eller ingångarna avaktiveras.
